UG模具设计之行位中出司筒模具结构

　　很多机壳类产品侧面有很深的柱位和加强筋。在开模时为了防止产品被行位拉变形，今天给大家分享一种简单实用的行位上出司筒的结构，供大家参考。

　　1、此产品有两个4.56MM的柱位和五条加强筋，开模时很容易把产品拉变形，考虑做行位上做司筒的结构

　　2、司筒的结构设计如下

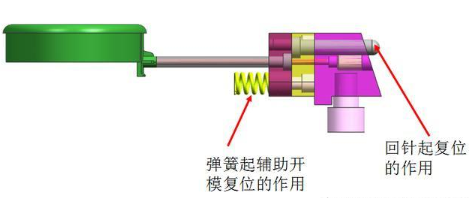

　　3、司筒组合结构，这种结构位置有限，结构紧凑我们设计三块压板，其中一块压板压住司筒，一块压板固定司筒内针。弹簧起铺助开模，复位的作用。

　　4、运动原理：由于我们在铲机上面做了一段只身位，当铲机往上运动18.38MM的时候，大行位向后移动6MM,由于在铲机上做了一段直身位，顶住顶针板不往后退，随后顶针板跟着大行位一起运动

　　5、整体后模结构
