UG模具设计之叶轮模具结构

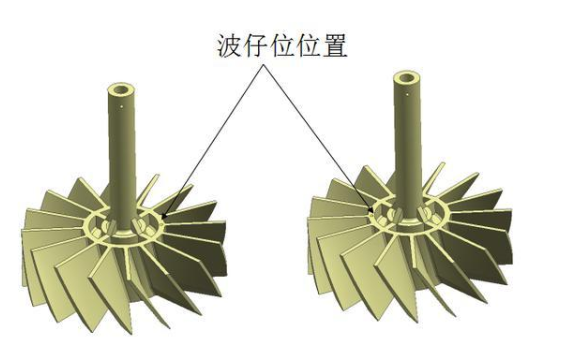

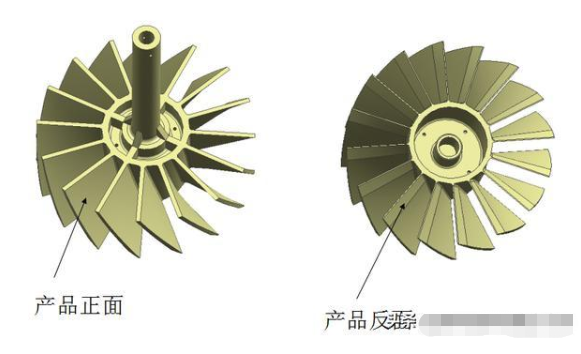

　　很多朋友在网上寻找有关旋转顶出的模具结构，今天就给大家分享一种旋转顶出的模具结构：叶轮模具。产品如下图所示，所有叶片边旋转边顶出才能出模。产品在模具上的排位是1*2

　　1、进胶方式：采用细水口两点进胶

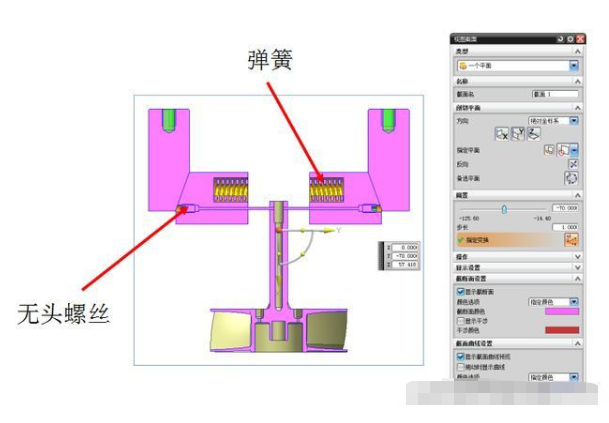

　　2、产品有一处直径为1.509MM通孔，产品落差大，考虑出前模隧道行位结构，用无头螺丝固定行位镶针，弹簧辅助开模

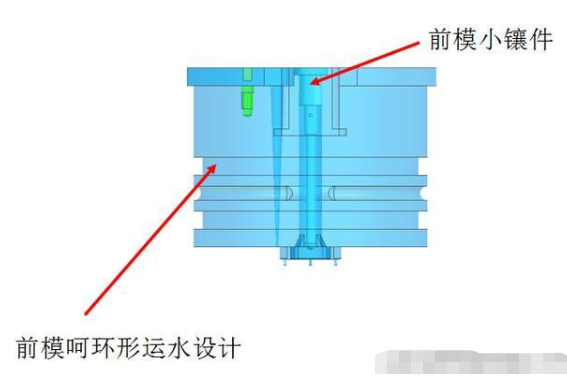

　　3、前模镶呵，呵里面又出一个小镶件，呵上走环形运水

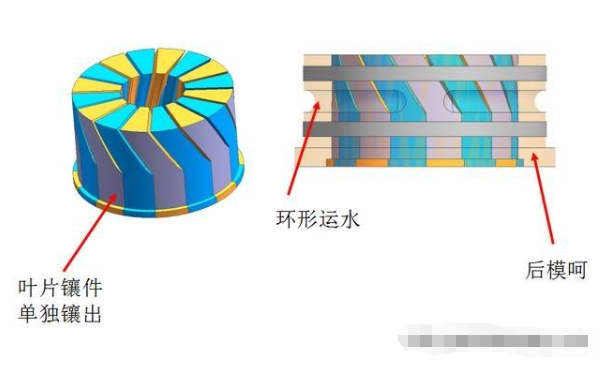

　　4、后模镶呵，走环形运水，每片叶片做成镶件单独镶出来

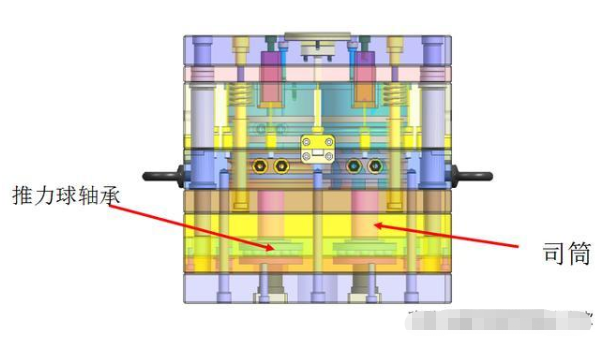

　　5、运动原理：模具开模时由于尼龙胶塞的作用，A板跟水口板先开模，前模镶针抽出，模具开到一定程度，尼龙胶塞被强行拉开，这是AB板开模，产品留在后模。顶棍顶着顶针版向上运动，推力球轴承跟司筒一起作用，产品一边顶出，一边旋转达到出模效果。
