模具设计最常用工艺参数、模具开发流程

　　模具设计属于技术类范畴，很多东西需要进行不断的摸索最后总结出合理的结论。虽然，各模具设计公司对于开模流程、规范有所区别，但是大方向不会有大变化。下图为某设计公司开模流程：

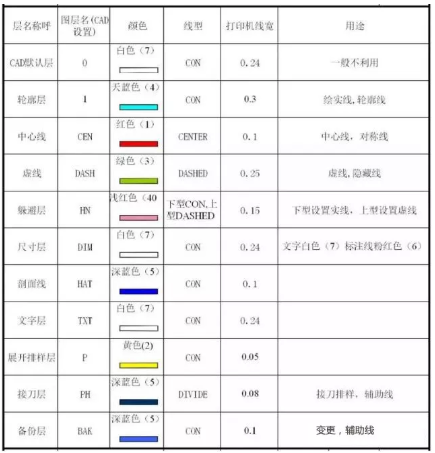

　　使用CAD进行模具设计绘图时，除了利用图层来进行合理的区分、管控外，还需要使用不同的颜色来区分不同的工作内容图元，以做到标准化。CAD颜色类型可以自行设定，但是尽量统一标准以快速识别，如下所示：

　　图层用来管控模板再合适不过，不同的模板用不同的图层代码进行管控，这样可以很好的设计、检查模具结构问题。对于各模板材质、热处理、模板厚度等规范根据实际情况可以大致划分为以下几大类。而图层的代码不同的设计软件（外挂）会有不同的图层代码，以下图为例：

　　对于产品设计工艺中，最重要也是最不能出问题的就是产品展开。合理的产品展开能节约不少材料，同时还能降低模具调试周期。产品展开，目前主要还是依靠经验+类似计算法，具体公式如下：

　　产品在得到展开后，需要进行工艺分析时一定会遇到的就是“分刀”。接刀口是我们搞设计必须要掌握的技术参数。常见的几种接刀方式及其参数总结全在下图，可根据产品材质、料厚等情况酌情放大或缩小。如下图：

　　设计本就不是一蹴而就的事，也不可能通过一两篇文章就能学好、掌握，更多的事实战的经验积累与总结。
